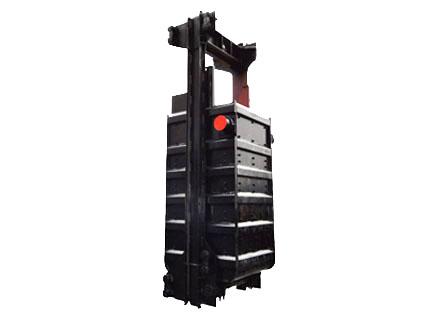

立井單繩箕斗多用于中小型礦井和淺井。中國煤礦使用的立井單繩提煤箕斗按名義載重量定型，有3、4、6、8t四種。主要由框架、斗箱、閘門、懸掛裝置、導向裝置和頂棚等組成?？蚣苁腔方Y(jié)構的主體，用型鋼及鋼板制造。斗箱用于裝載煤炭，用鋼板制造，斗箱上部為裝煤口，裝煤口下設有可調節的溜煤板，以調整斗箱內落煤點的位置。斗箱的下部為卸煤口，考慮煤炭裝卸對底板的沖擊和磨損，在底板上裝有附加襯板。閘門是控制箕斗卸載的重要部件，要求動作可靠，卸載快。

  單繩箕斗的閘門主要有曲軌連桿下開 閘門和側底卸扇形閘門兩種結構形式。曲軌連桿下開 閘門處于正常關閉狀態時，連桿**線與垂直位置成一夾角形成自鎖。當箕斗上提接近卸載位置時，閘門上 卸載滾輪進入卸載曲軌，在曲軌作用下打開閘門。煤卸完后，箕斗下放，卸載滾輪沿卸載曲軌退出，將閘門關 閉并達到閉鎖位置。這種型式閘門機構簡單、打開閘門省力、對井架作用力小、卸載曲軌短，但有時由于卸煤不凈造成閉鎖裝置失靈，閘門可能在提升過程中自行打開，造成事故。側底卸扇形閘門的開啟是靠箕斗上提接近卸載位置時，滾輪進入卸載曲軌，通過連桿操縱扇形閘門打開，同時將簸箕底板伸出卸載。

  卸完后箕斗下放，滾輪逐漸退出曲軌，扇形閘門靠自重落下帶動簸箕底板返回。這種型式閘門投資少，便于維護，曾普遍使用于中國煤礦，但打開閘門時井架受力較大，卸載撒煤較多，現在新井建設中已很少使用。它在斗箱上口部位的框架上焊有活動蓋板，蓋板一端用銷軸與斗箱口的側板鉸接，一般活動蓋板呈傾斜位置，在裝煤時起擋煤作用，必要時可將活動蓋板放下封住斗 箱上口，用以升降人員、材料和設備。頂棚是用型鋼和鋼板**的結構，安裝于框架頂蓋上，起防止淋水和安 全保護作用，以便維修人員站在頂蓋上進行調繩和檢查罐道
